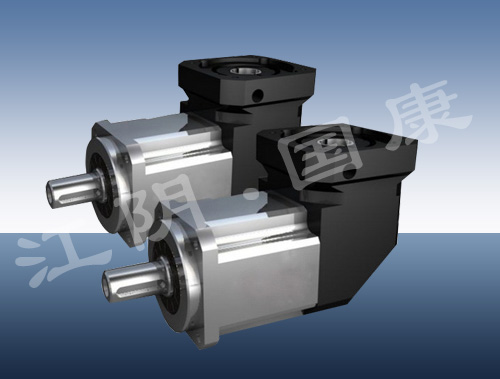

ABR伺服行星减速机



产品介绍

ABR系列直角行星齿轮减速机:具有高精度、高钢性、高负载、效率高、高速比、高寿命、低惯性、低振动、低噪音、低温升、外观美、结构轻小、安装方便、定位等特点。适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。适合于全球任何厂商所制造的驱动产品连接,如:松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

ABR系列直角行星齿轮减速机分:ABR40、60、90、115、140、180、220、280直角式机座型号,速比:1-200有20多个比速可选择;分一 级和二 减速传动;精度:传动精度在2-4弧分,二级传动精度在4-6弧分等一千多种规格。

应用领域:伺服减速机可直接安装到交流和直流伺服马达上,广泛应用于加工机床、航太工业、半导体设备、印刷机械,食品包裝、自动化产业、工业机器人、医疗检验、测试仪器和自动化高精度的机电产品行业。


能及特点:

1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩;

2、采用3D/PORE设计分析技术,分别对螺旋齿面作齿形及导程修整,以降低齿轮对啮入及啮出的冲击和噪音,增加齿轮系的使用寿命;

3、齿轮材料选用铬钼钒合金钢,经调质热处理至基材硬度30HRC,再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV,以获得耐磨耗和耐冲击韧性;

4、行星臂架与输出轴采用一体式的结构设计,且输出轴的轴承配置采用大跨距设计确保扭转刚性和输出负载能力;

5、 输出端的油封接触介面采用先进的氮化钛(TiN)镀膜,表面硬度达 2000HV 以上,且接触面的表面粗糙度达Ra 0.2um 以下,可确保低摩擦系数和低的启动扭矩;

6、 使用NYOGEL792D合成润滑油脂,并采用IP65防护等级的密封设计,润滑油不泄露,免维护;

7、输入端与马达的连接采用筒夹式的锁紧机构并经动平衡分析,以确保在高输入转速下结合介面的同心度和零背隙的动力传递;

8、整支齿轮棒材制作出的太阳齿轮,刚性强,同心度准确;

9、 独特的马达连接板和轴衬的模组化设计,适用于任何伺服马达;

10、齿轮箱表面利用无电解镍处理,马达连接板采用黑色阳极处理,提高环境的耐受性和抗腐蚀能力;

11、齿轮箱和内环齿轮采用一体式的设计,结构紧凑、度高、输出扭矩大。
